IT之家 7 月 11 日消息，日本信越化学 6 月 12 日宣布开发出新型半导体后端制造设备，可直接在封装基板上构建符合 2.5D 先进封装集成需求的电路图案。

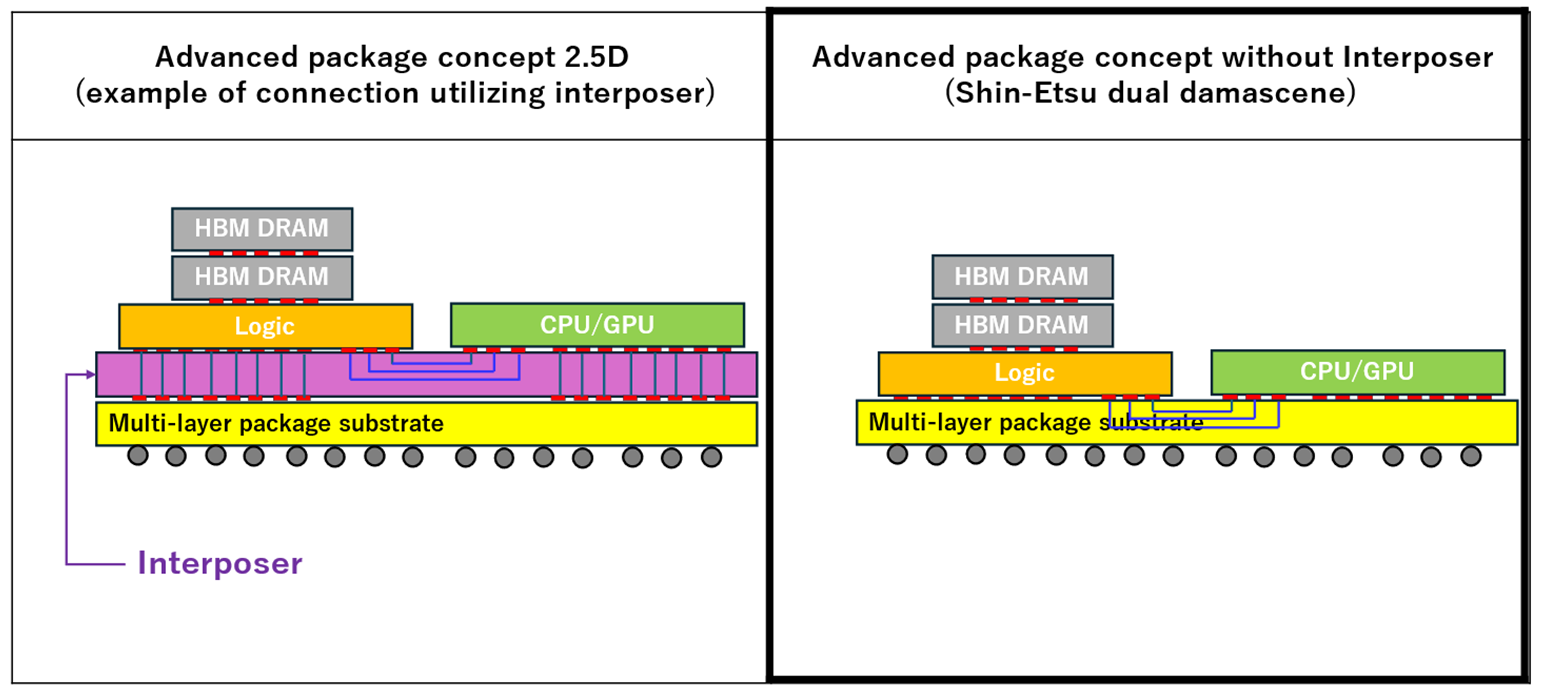

这意味着可在 HBM 内存集成工艺中完全省略昂贵的中介层（Interposer），在大大降低生产成本的同时也缩短了先进封装流程。

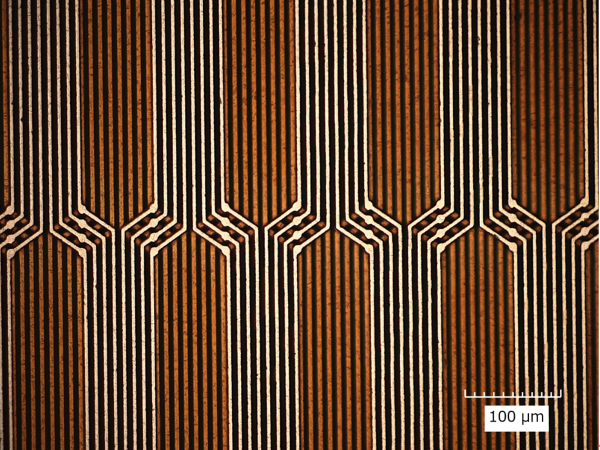

信越表示，该新型后端设备采用准分子激光器蚀刻布线，无需光刻工艺就能批量形成大面积的复杂电路图案，达到了传统制造路线无法企及的精细度。 结合信越化学开发的光掩模坯和特殊镜头，新型激光后端制造设备可一次性加工 100mm 见方或更大的区域。 根据《日经新闻》报道，信越化学目标 2028 年量产这款设备，力争实现 200~300 亿日元（IT之家备注：当前约 9.02 ~ 13.53 亿元人民币）相关年销售额。 广告声明：文内含有的对外跳转链接（包括不限于超链接、二维码、口令等形式），用于传递更多信息，节省甄选时间，结果仅供参考，IT之家所有文章均包含本声明。 |
